Стильная новинка - вызывная панель IP PC-203 PoliceCam

Вызывная панель IP PC-203 PoliceCam нового поколения с огромным функционалом для организации системы доступа в дом или офис. Это полноценная  IP видеокамера с функцией дверного звонка и видеопереговорного устройства с возможностью дистанционного управления через смартфон. Подробнее об этой стильной новинке читайте далее.

Представляем новинку 2020 года - стильную вызывную видеопанель IP PC-203 PoliceCam. Это качественная вызывная IP панель на 1 абонента с широким углом обзора и видео высокого разрешения.



Внешний вид PoliceCam IP PC-203

Вызывная панель PoliceCam IP PC-203 выполнена из нержавеющего алюминиевого сплава. На передней панели – широкоградусный объектив видеокамеры, мощная LED подсветка до двух метров, оригинальная кнопка вызова с подсветкой, встроенные динамик и микрофон.

На задней стороне видеопанели расположен герметичный вывод кабеля и специальное отверстие с заглушкой для настройки и регулировки громкости звука. Для удобства подключения там же находится информационная наклейка о цветной маркировке проводов кабеля.

Логотип PoliceCam со слоганом «PoliceCam – це надійно!» подтверждает подлинность изделия.

Внешний вид вызывной панели IP PC-203 PoliceCam с размерами корпуса

Фото 1. Внешний вид и габаритные размеры вызывной панели IP PC-203 PoliceCam с размерами корпуса

Назначение и применение

IP PC-203 PoliceCam - это полноценная  IP видеокамера с функцией дверного звонка и видеопереговорного устройства, для двусторонней связи с IP видеодомофонами, смартфонами и возможностью дистанционного отпирания электрозамка. Модель оснащена электронной схемой дистанционного управления со встроенным реле и сухими контактами для подключения всех типов электрозамков.

Данная панель работает с одно- и двухмегапиксельными IP видеодомофонами торговой марки PoliceCam. Вызывная панель подключается к видеодомофону через сетевой разъём RJ-45 и кабель витая пара UTP CAT 5E.

Подключение вызывной панели IP IP PC-203 PoliceCam

Подключение вызывной панели IP возможно в двух вариантах: с использованием блоков питания и с помощью дополнительного PoE Switch.

 Вариант 1. Прямое подключение PoliceCam IP PC-203 к видеодомофону, через витую пару с использованием выносных блоков питания 12V, от которых запитывается панель и видеодомофон.

Базовая схема подключения вызывной панели IP PC-203 PoiceCam с блоками питания

Фото 2. Базовая схема подключения вызывной панели IP PC-203 PoiceCam с блоками питания



Подключение IP видеопанели  к электрозамку и видеодомофону

Схема подключения вызывной панели IP PC-203 PoliceCam с PoE Switch

Фото 3. Схема подключения вызывной панели IP PC-203 PoliceCam в электрозамку и видеодомофону



Вариант 2. Данная панель также может подключатся в систему вызова с питанием от дополнительного PoE Switch (не идет в комплекте). Такая схема может использоваться для создания комплексной системы доступа как в отдельную квартиру или офис, так и для создания многоабонентской системы в многоквартирный дом или офисное здание с несколькими отдельными офисами (пример системы приведен на схеме ниже).

Многоабонентская схема подключения вызывной панели IP PC-203 PoliceCam с PoE Switch

Фото 4. Многоабонентская схема подключения вызывной панели IP PC-203 PoliceCam с PoE Switch



У вызывной панели IP PC-203 PoliceCam есть возможность подключения дополнительных устройств:

  • до 10 видеодомофонов, подключённых к системе интерком,
  • до 5 вызывных видеопанелей,
  • до 5 IP камер с разешением 2МР,
  • 1 электромеханического замка или 1 электромагнитный замка,
  • 1 внутренней кнопки электрозамка,
  • до 5 пользователей мобильных устройств с ОС Андроид или IOS.

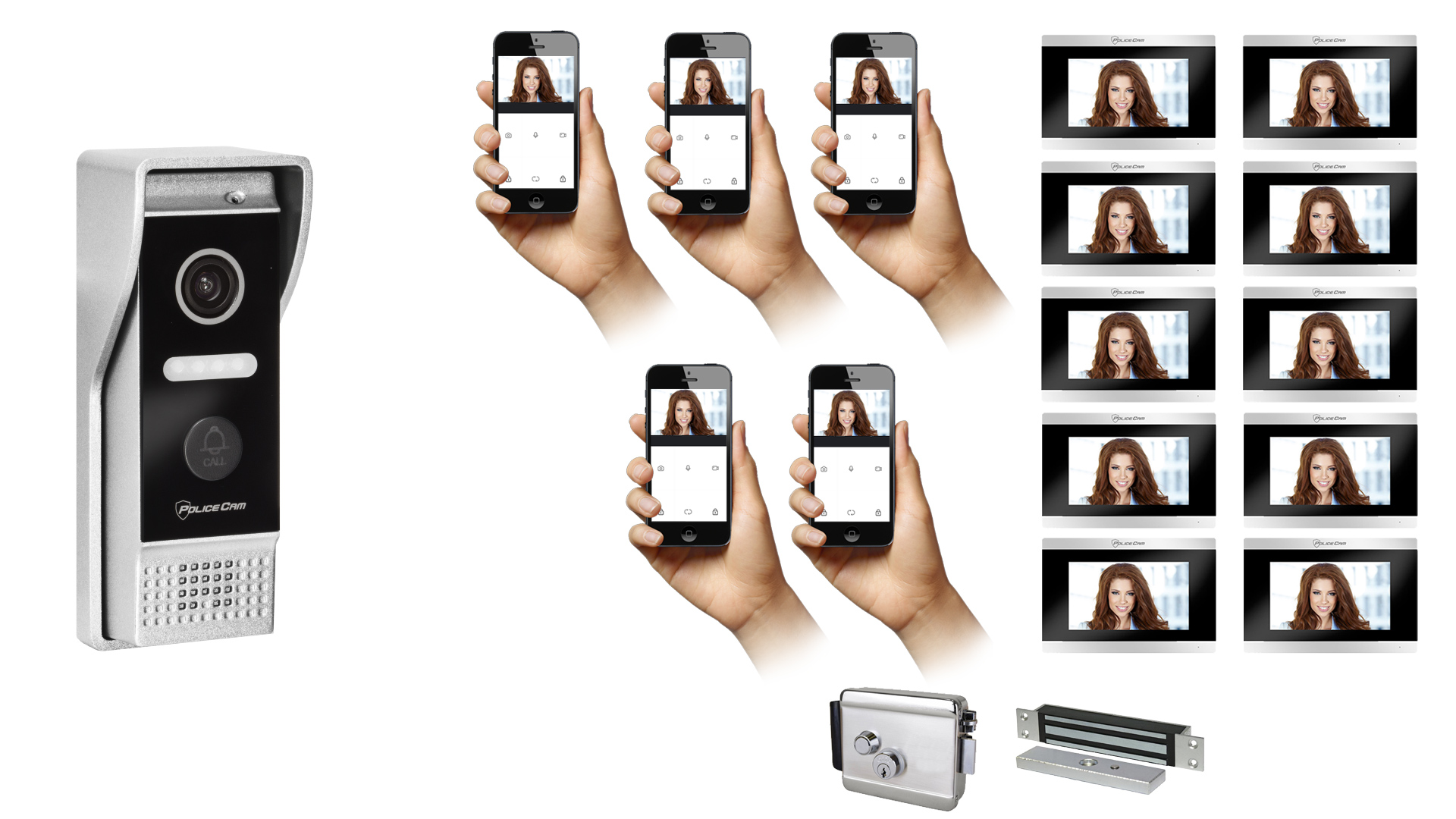

Оборудование, совместимое с вызывной панелью IP РС-203 PoliceCam

Фото 5. Оборудование, совместимое с вызывной панелью IP РС-203 PoliceCam



Подключив IP вызывную панель к IP видеодомофону вы сможете решить следуюшие задачи:

  • принять аудио видеозвонок от посетителя на IP видеодомофон
  • дистанционно принять аудио видеозвонок от посетителя на ваш смартфон
  • безопасно прослушать и осмотреть обстановку, не открывая входную дверь
  • переговорить с посетителем и записать аудио и видеосигнал
  • открыть дистанционно входную дверь (при наличии электрозамка).

При фиксации движения перед домофонной панелью, встроенная видеокамера и микрофон - автоматически передают аудио/видео изображение на монитор и видеозаписывающую карту памяти домофона.
Цельнометаллическая герметичная антивандальная конструкция корпуса надёжно защитит электронную схему IP видеодомофонной панели от физического воздействия и от внешних факторов.

Конструкция и технические характеристики

  • стандарт видеосигнала: IP;
  • количество абонентов: 1;
  • разрешение: 1 МР;
  • угол обзора: 110°;
  • материал корпуса: алюминиевый сплав;
  • LED подсветка: до 2 метров;
  • степень защиты: IP65;
  • размеры: 132 х 44 х 41 мм.

Технические характеристики вызывной панели IP РС-203 PoliceCam

Фото 6. Технические характеристики вызывной панели IP РС-203 PoliceCam

Комплектация

В комплекте поставки — вызывная панель IP PC-203 PoliceCam, металлический кронштейн, уголок для установки панели под углом 30 градусов, защитный козырёк, POE-сплиттер, монтажный комплект и инструкция пользователя на английском языке.
